憑借在高端模塊電源領域長期技術積累，杰瑞兆新推出基于模塊級高導熱半導體封裝工藝的全新JDCM28系列微晶片電源產品，該系列產品屬于隔離穩壓DC/DC變換器，輸入電壓9~50VDC,具有高功率密度、重量輕、厚度薄、防塵、防腐蝕、防鹽霧等突出優勢，可適應濕塵、鹽霧等嚴酷環境，能為機載、車載、彈載、工業控制等低壓輸入隔離供電場景提供超高功率密度解決方案。
HIGHTLGHTS
產品亮點
超高密度隔離穩壓變換

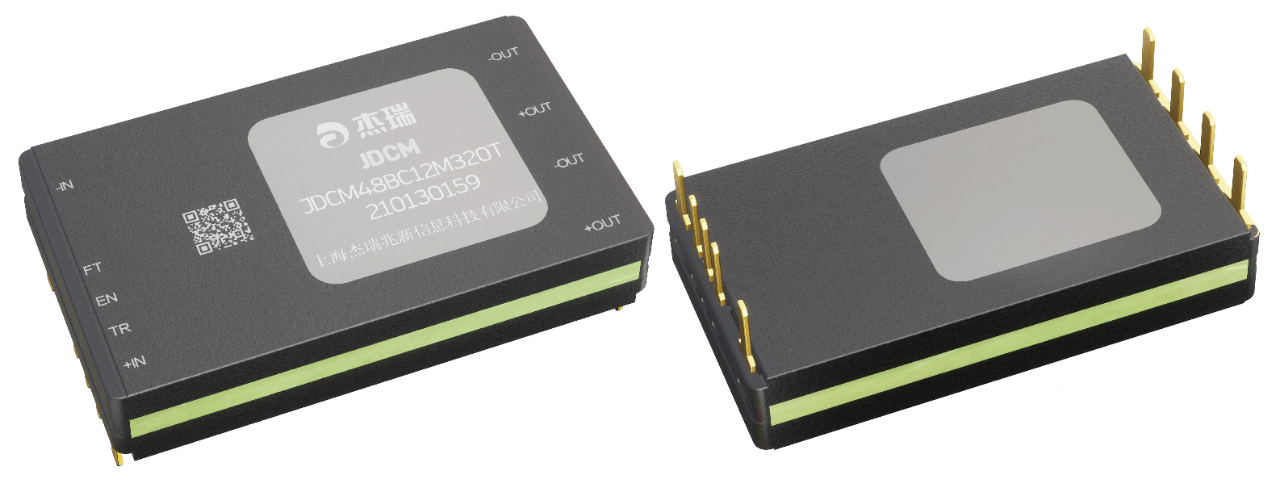

JDCM28系列產品采用全新的半導體封裝工藝，將功率器件、高頻變壓器、控制電路等整體封裝，在38.72×22.8×7.21mm的極限空間實現320W高功率隔離穩壓輸出，功率密度高達818W/in3，是市面主流同類產品的5倍，重量僅24g，可以大幅降低空間、重量極度受限隔離供電系統的設計難度。

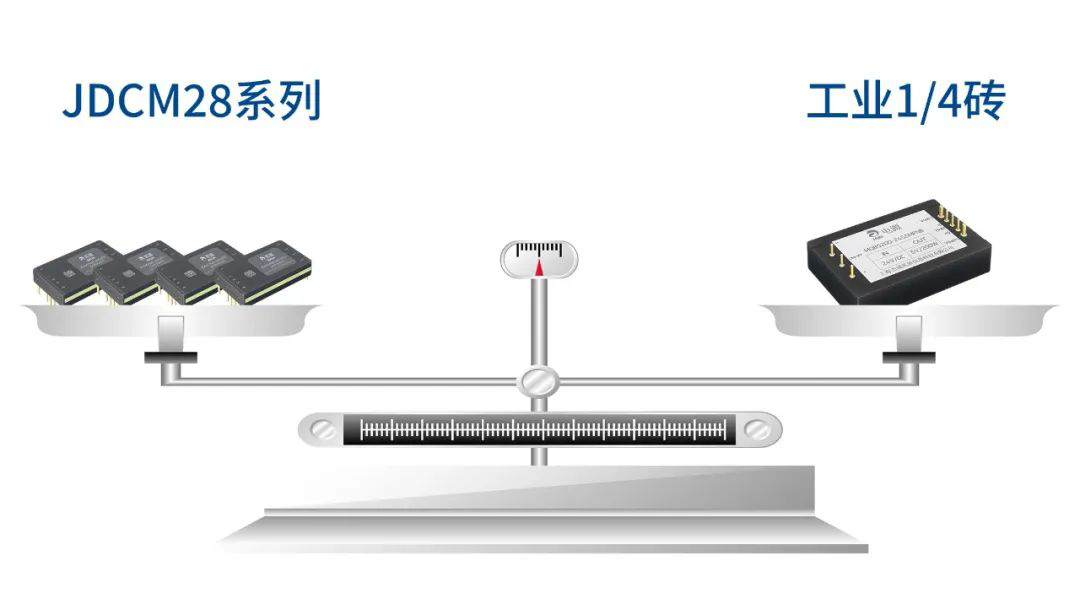

重量對比
靈活并聯實現功率擴容

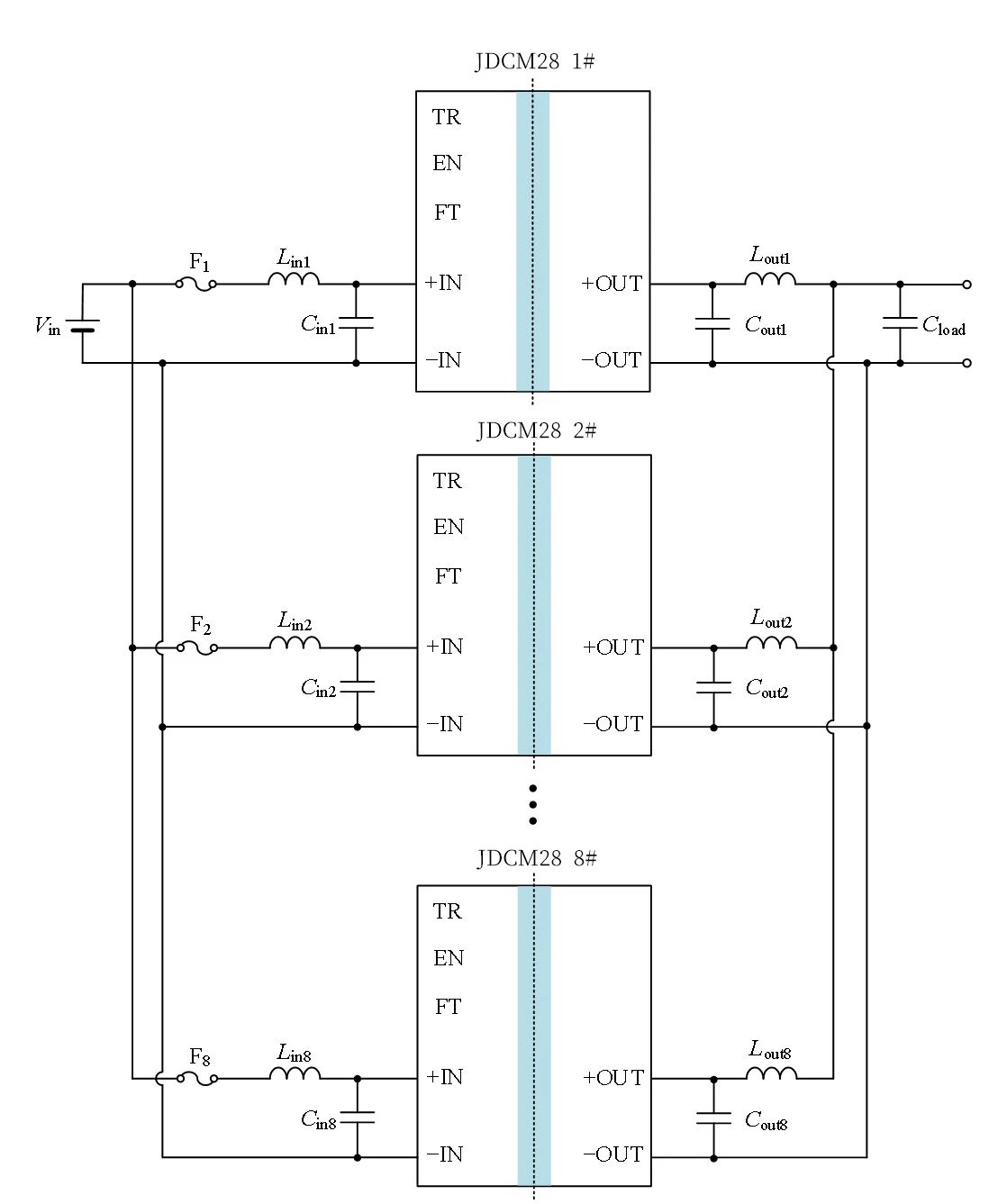

JDCM28系列產品利用固有輸出下垂特性實現多個模塊并聯均流，無需任何額外的外部控制電路，最多可實現8臺并聯擴容，滿足更大功率應用需求。
特性一致滿足原位替代
JDCM28系列產品在性能指標、封裝形式、引腳排列和功能定義與國外同系列產品完全兼容，實現原位替代，客戶無須更改印制板和外圍電路參數，應用靈活方便。
PARAMETERS
產品指標
· 隔離穩壓
· 寬輸入范圍：9~50VDC
· 輸出電壓：3.3~48VDC
· 額定功率：320W
· 效率：93%
· 功率密度：818W/in3
· 重量：24g
· 隔離電壓：2250VDC
· 支持8臺并聯擴容
· 完備保護功能
· 工作溫度：-55℃ ~ 100℃
· 超小體積：38.72×22.8×7.21mm
FILTER
選型使用

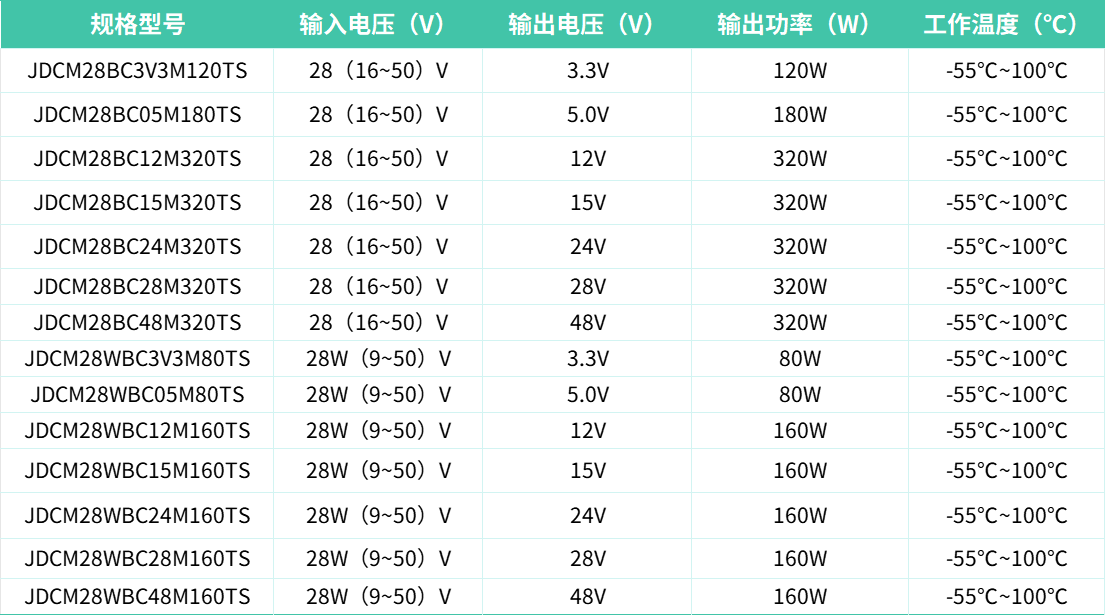

JDCM28系列提供以下型號
