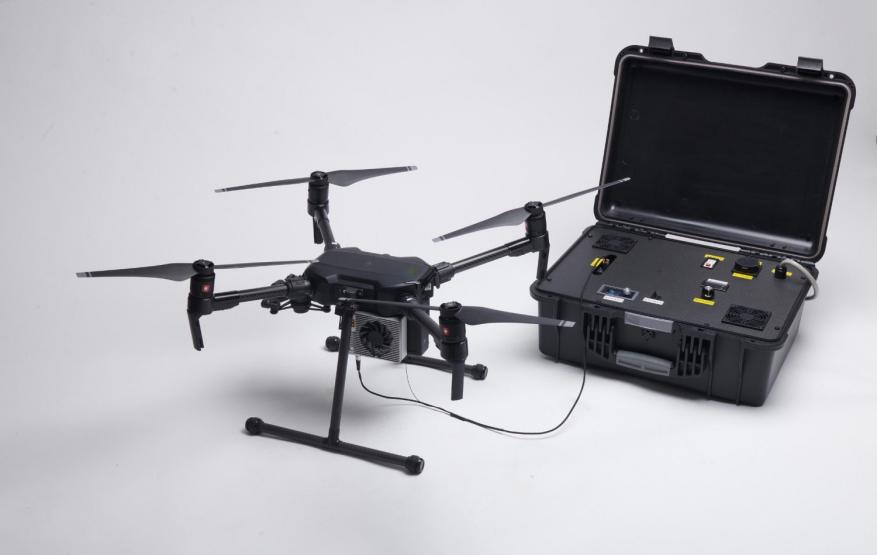

系留無人機通過系留線纜向空中無人機平臺持續輸送電能，根據需要搭載基站、光電吊艙、雷達等設備載荷，可以實現無人機不間斷的空中懸停，執行通訊保障、應急照明、安全巡查等多種任務。為了避免增加無人機負荷，限制其承載能力，需要使用細長的線纜減輕系繩自重，同時為了降低線纜傳輸損耗，采用400V及以上高壓供電方案已成為主流。

如何將線纜傳輸?shù)母唠妷涸跓o人機平臺中安全高效地降至無人機系統所需的低工作電壓，同時電源轉換系統的體積和重量盡量小，盡可能降低無人機自身載重，節省系統內部空間，是無人機供電設計中面臨的最大挑戰。針對這個設計痛點，杰瑞兆新全新推出的JBCM384W系列超高功率密度微晶片電源，為系留無人機提供超輕量級供電解決方案。

產品亮點

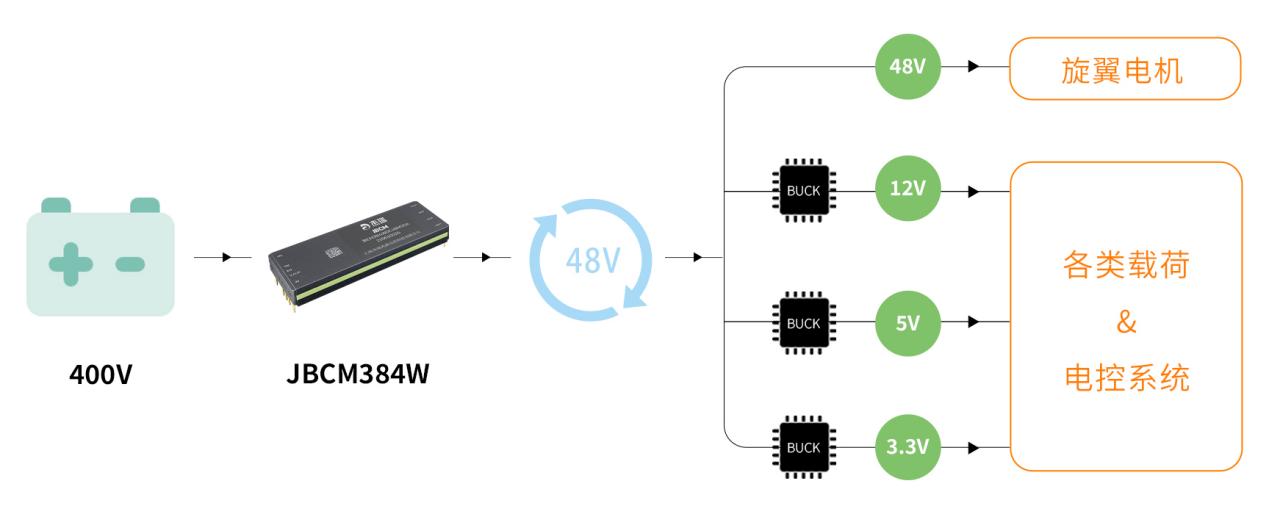

該系列產品屬于DC/DC固定變比變換器,對中間總線進行高低壓隔離變換，采用MHz級諧振軟開關電路拓撲和模塊級高導熱半導體封裝工藝，具有高效率、超高功率密度、超小體積、超輕重量、低EMI等突出優點。常用的8:1變比48V輸出型號，輸入電壓范圍260-410V，額定輸出功率1680W，峰值功率可達1750W，峰值效率97.5%，尺寸63.34×22.8×7.21mm，功率密度高達2735W/in3，重量僅41g，可支持8臺并聯靈活拓展輸出功率。該模塊輸出48V電壓為無人機旋翼電機提供動力，同時經過二次降壓轉換為12V/5V/3.3V等組成分布式供電網絡為無人機各類載荷以及電控系統提供可靠供電。采用杰瑞兆新JBCM384W系列設計系留無人機供電方案，與市面常規電源方案相比，在高效率、輕量化方面的性能優勢明顯。

產品指標

• 寬輸入范圍：260~410VDC

• 額定功率：1680W

• 峰值功率：1750W

• 效率：97.5%

• 功率密度：2735W/in3

• 重量：41g

• 支持雙向工作

• 使能控制、溫度監控和過溫保護

• 輸入過欠壓保護

• 輸出短路、過流、過壓保護

• 隔離電壓：4242VDC

• 工作溫度（殼溫）：-55℃ ~ 100℃（不降額）

• 存儲溫度：-65℃ ~ 125℃

• 超小體積：63.34×22.8×7.21mm

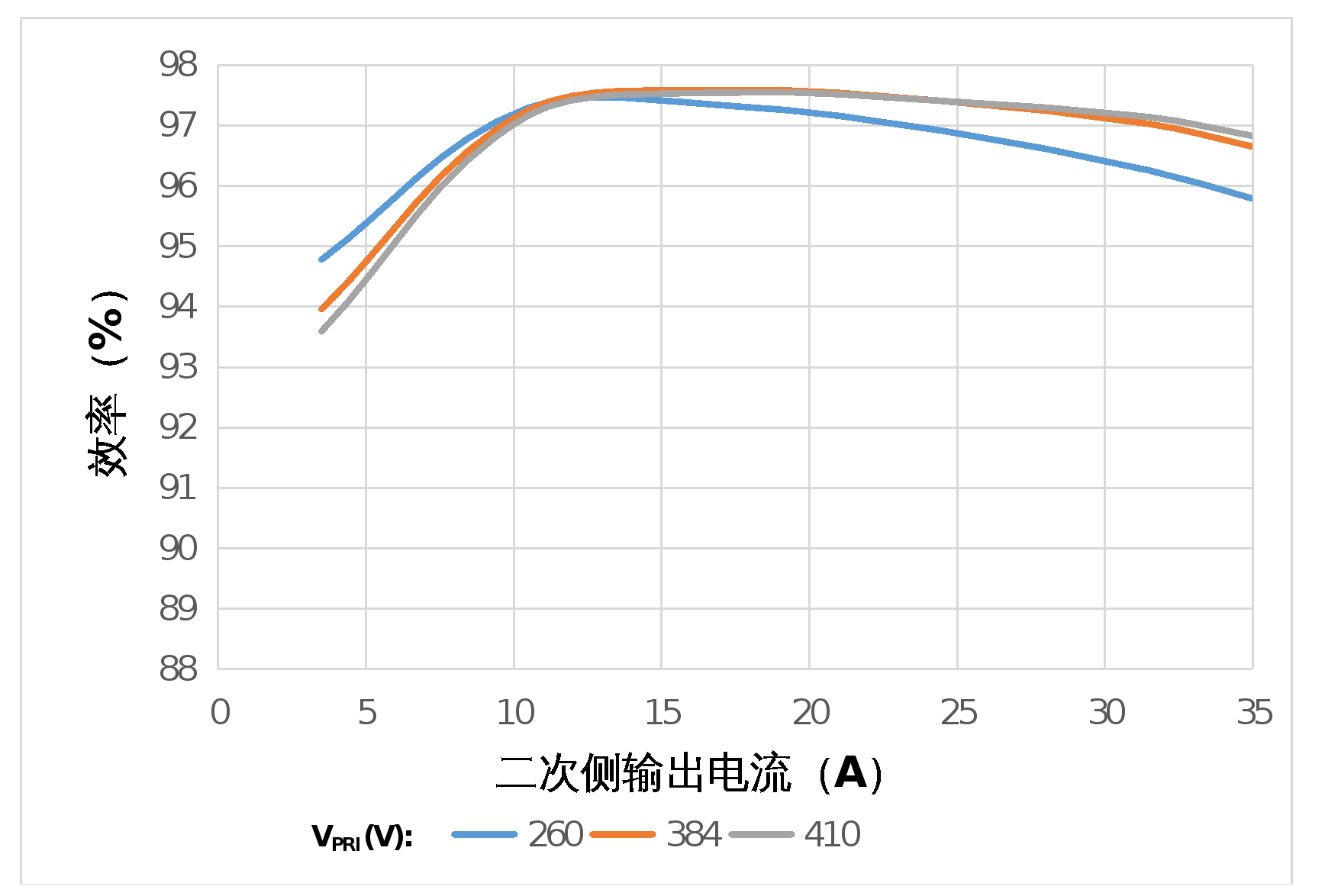

常溫效率曲線

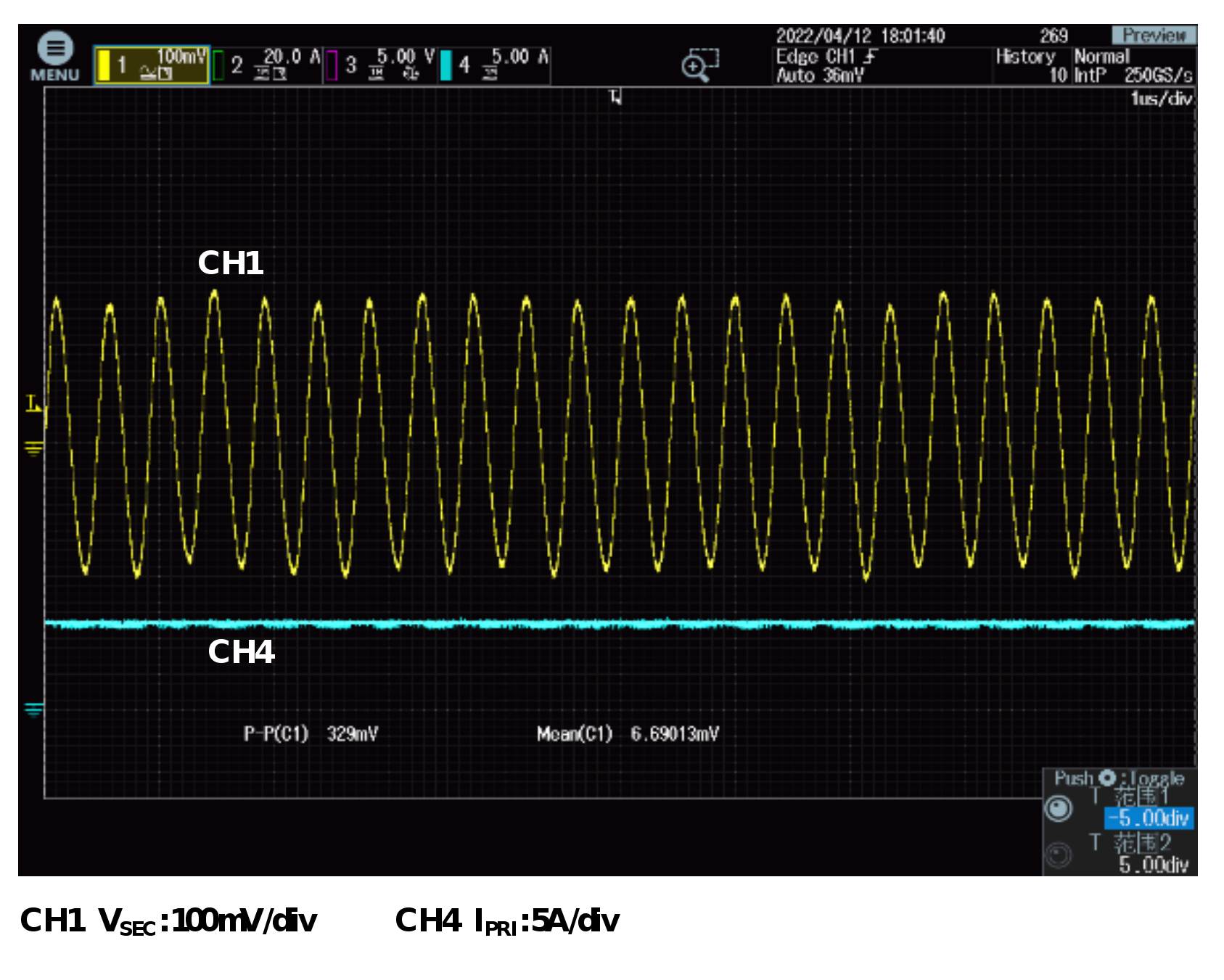

滿載輸出電壓紋波實測圖（無外部CSEC_OUT_EXT ，帶寬20MHz）

選型使用

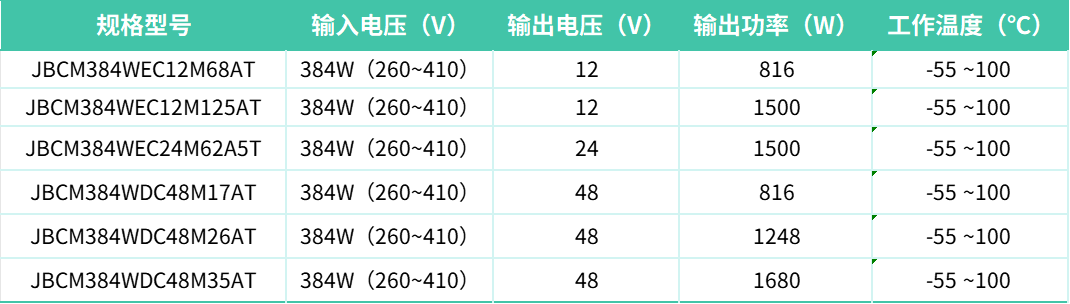

JBCM384W系列提供以下型號：
